20 avril 2009 1 20 /04 /avril /2009 16:54

Electricité exterieure

Avril 2009

















Les gaines éléctriques
 traversent le mur  en paille
pour alimenter une prise exterieure.

 Elle sont enfoncées à l aide d'une aiguille.
Le trou déstiné au plot electrique
est realisé
 a la scie cloche




Pour ensuite fixer une prise,
 un liteau de 35 cms
 est biseauté d'un coté
 puis enfoncé dans
le mur au marteau,
le plus à l'horizontale possible...





Les parties verticales des gaines
sont fixées provisoirement
puis noyées dans l'enduit











Une planche est
 ici fixée
à deux liteaux
pour installer
plusieurs prises
 cote à cote












Juin 2009   Eclairages exterieurs de l'étage





  120 m2 de terrasses  à eclairer













  27 spots encastrés

repartis en 6 zones...
















 Et une autre serie d'eclairage sur chacun des 17 poteaux exterieurs




























       Differentes
       ampoules
     economiques
   vont etre testées:


            15w

            20w



            avec:

      lumiere du jour (spectre total)
      couleur 4500k

ou  ionisante
      couleur 5400k






Quelques essais






...














































































Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
7 mars 2009 6 07 /03 /mars /2009 23:27

Couche de corps en terre à l'exterieur


  Mars 2009






              Le mur Ouest,legerement ''lavé''


                   par la tempete de Fevrier,

                 est le premier mur de l'étage

                           à recevoir une

                   deuxieme couche d'enduit en terre




Le mur est préalablement humidifié au pulvérisateur













Cette couche de corps est constituée de trois volumes :

terre, sable et paille




La terre étant fortement dosée en argile,



il est necessaire de la melanger avec un sable (grossier) à dosage égal











Le mortier est appliqué avec une taloche


ou jeté à la main, au choix des participants...



Couche de corps à l'étage, l'enduit est hissé avec une corde








L'enduit est égalisé à l'aide d'une regle alu de 5 metres qui permet de conserver une surface  rugueuse (pour l'accroche de la couche suivante à la chaux)







Vue coté sud couche de corps presque terminée



Le mélange est  facile et rapide à réaliser a l'aide d'une grande bétonniere, 1 m3 pour ce modele de 1967

























































































































































































































  Avril 2009







On profite des beaux jours

qui reviennent

pour teminer cette couche

de corps à l'étage,

avant de réaliser le rdc





















































Pose de grillage sur les parties boisees
 recouvertes par l enduit













































Juillet Aout 2009











































































































































































































*







En plein été, meme à l'ombre, le mur à enduire doit etre arrosé à plusieurs reprises jusqu'à saturation  afin de faciliter la prise ..



















































































Le bas du mur est réalisé à l'aide d'une regle alu












La facade est est la plus difficile à réaliser

de par sa hauteur et



son échafaudage (trop court qui ne couvre qu'un tiers de la facade)  qu' il faudra deplacer(sans démontage, a l'aide de 5 personnes)



Merci toutefois a Charles pour le pret de cet outil indispensable !























































































































































































































































































Le débord de toit empeche de rapprocher à moins de 40 cms l'echaffaudage du mur, les tubes touchent au toit !


la position de travail est trés inconfortable pour enduire le haut du mur...































































































Dernier mur exterieur, le coté Nord










































40° à l'ombre toute l'apres midi...








La partie superieure a été enduite avec les echelles, plutot que d installer l échafaudage




















































Coté terrasse...





























Novembre 2009











Coté Ouest, à l'étage,

le mur n'était pas tout a fait  droit dans l'angle ,
une deuxieme couche de corps est ajoutée












2eme couche de corps en terre paille




Encore quelques retouches exterieures et les murs seront prets pour la couche de chaux...

Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
11 février 2009 3 11 /02 /février /2009 12:49

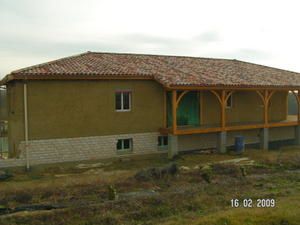

Pose de plaquettes de parement exterieures




 Le parement

.










Le choix des plaquettes dépendent  de l’esthétique du produit


et de l’emplacement des murs où elles vont etre posées.







*Murs intérieurs:

  à base de platre ou plaquettes d'exterieurs







 * Murs extérieurs:

terre cuite, béton ou pierre reconstituée

Utiliser une colle résistant au gel

et un produit capable de prévenir

 toute infiltration d’eau


















Le choix du produit utilisé

pour le jointoiement

dépendra  aussi de l’emplacement du mur










     Préparation du  support








 le support doit être

  sain, non friable, sans traces d'humidité; de graisse ni de poussieres.





Les fissures et trous de petites taille

ne nécessitent pas de rebouchage







En pose extérieure, pour l’étanchéité du support,

 un enduit ciment est recommandé












Tracez sur toute la longueur du mur des lignes

de repères horizontales  en tenant compte

de la largeur des joints (1 à 2 cm).










*   Petites surfaces :
 une règle et un niveau à bulle suffisent







*        Grands murs,
utilisez un cordeau pour tirer les traits.











Par temps chaud, humidifier les murs

en béton pour faciliter l’adhérence











 La pose










*  Posez les plaquettes d’angle en premier.



*Mélanger les plaquettes de paquets différents

pour harmoniser les couleurs,

*Pose  à joints décalés:

commencez une rangée sur deux avec une plaquette coupée en deux

(ou en trois parties toutes les trois rangées)..









      *Pressez chaque plaquette sur le support

avec un léger mouvement de

 va-et-vient pour une meilleure adhérence.

*Pour éviter un affaissement des plaquettes

et préserver la régularité des joints,

employer des cales pour délimiter les joints

 ( bouts de tasseaux, chutes de lambris

             ou utiliser une corde entre les rangs de plaquettes).












Avec des plaquettes légères



*La pose se réalise du haut vers le bas

 pour éviter les découpes de plaquette sous le plafond,

à moins de placer une corniche.



*Étalez régulièrement la colle sur des surfaces

  d’un demi mètre carré avec un peigne.

( colle en pâte pour des supports autres que le béton)




*Vérifiez régulièrement  l’horizontalité des plaquettes au niveau à bulle

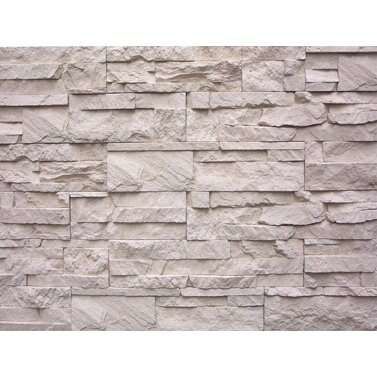

*Les plaquettes fines peuvent se dispenser

de  joint de finition .



*Lissez  la colle visible entre plaquettes

avec un fer à joint, avec le doigt ou un pinceau humidifié














La pose de plaquettes lourdes







*Commencez par le bas du mur et enduisez de colle le support

 sur des surfaces   d’un demi mètre carré avec un peigne

et enduisez le dos des plaquettes.

( colle en pâte pour des supports autres que le béton)



*Positionnez les plaquettes en les pressant fortement contre le support.





*Les irrégularités du mur peuvent être ratrapées en augmentant l’épaisseur de la colle( jusqu'à 10 mm).





*Pour des murs en plâtre, faites des stries dans le mur pour  améliorer l' adhérence des plaquettes.


















      Les découpes








Selon les plaquettes :



- en terre cuite ou en pierre reconstituée, découpe à la meuleuse.



   - en béton, découpe a la  scie circulaire ou la meuleuse.



                   - à base de plâtre, découpe à la scie égoïne

































Les joints









Avec le meme type de plaquette

il est possible d’obtenir un rendu final

différent  suivant la couleur et la forme du joint





















Après 24 heures de séchage, retirez les cales et procédez au jointoyage.






Mélangez un sac de poudre à joints

 avec environ 1 litre d’eau

jusqu’à obtention d’une pâte   (surtout pas molle)






Placer le mélange dans un pochoir
  à l'extremité coupée.











 Pressez pour expulser le mélange

et remplissez les interstices à ras bord.











Utiliser un fer à lisser et une truelle

 et bourrer au fur et à mesure.










Pour une finition “rustique”,

 lissez avec un pinceau légèrement humide.















Le plus long reste a faire:

le nettoyage des residus de joint
...







plaquette de parement cassée à remplacer
Deja de la casse aprés deux années, le remplacement est facile...

















plaquettes de parement, le pochoir





























Imperméabilisez le revêtement avec

un hydrofuge et anti mousse ...

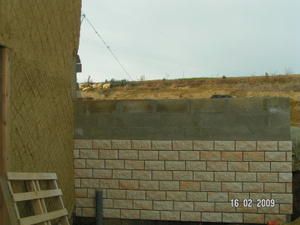

plaquettes de parement pierre reconstituée

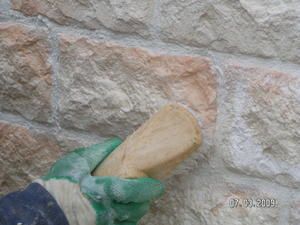

lissage du joint au pinceau

Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
23 janvier 2009 5 23 /01 /janvier /2009 20:15

Couche d'accroche enduits terre interieurs


Afin de tamiser facilement la terre nécessaire aux enduits, un affinage mécanique est réalisé...







Janvier 2009



Premiere journée d'enduits intérieurs

































































  Mur Est du Rdc




de la terre tamisée et du sable fin et on

  enduit les bottes a la main...






Les zones les plus souples du mur de paille

sont les plus délicates a enduire, le mortier de terre

 doit bien s'enfoncer et "s'accrocher"a la paille



pour supporter les futures couches





(couches nécéssaires pour créer une inertie thermique,   la cloison servant

"d'accumulateur naturel "de la chaleur en hiver

et de la fraicheur en été...












Le temps de dephasage de cette cloison en terre et sable,

une fois terminée, devrait avoisiner environ 7 heures...






En complement, certaines cloisons  interieures seront réalisées

à l'aide   de parpaings remplis de terre tassée,

toujours pour ameliorer l'inertie










A L'étage


  mars 2009




Une planche de bois et une bache posée au sol permettent de recuperer facilement la partie de l'enduit qui tombe à la projection































Mars 2009


Mur ouest  de l'étage





  Mai 2009



La réalisation de l'enduit à l étage va demander

un approvisionnement artisanal, la corde et le seau...



Une phase longue, à ne pas sous estimer pour un gros volume...





une technique qui a été modifiée pour les couches suivantes en deplacant la betonniere coté nord ou l on nest plus qu a 1.5m du plancher de l etage...







































Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
8 janvier 2009 4 08 /01 /janvier /2009 09:16

Pose de lambris sur terrasses exterieures

Decembre 2008: place aux travaux de pose des  lambris exterieurs...
 la réalisation des  enduits est suspendue  suite a une meteo defavorable





Avant la pose



 lambris   "preparé" avec:


 *  une couche de lasure (V33 couleur naturelle) sur la face visible...

 *  un traitement  insecticide sur la face invisible...

































L'utilisation de la scie à onglets permet de realiser
des coupes droites ou d'angles parfaites...
























Les lames sont fixées à l'aide d'une  cloueuse
         pneumatique et des clous quasi invisibles galvanisés
                   (evitent la rouille et de futures taches sur le lambris)











Apres 24 h de pose...




























































Les debords de toiture sont a 6,5m du sol...








































































...la pose des lambris d'angle est dificile à réaliser seul, penché vers l'exterieur



















Terrasse Nord











30 et 31 mai 2009













La Terrasse Ouest



































































terrasse Sud

































Pour finir la pose, le debord de toit du murd nord,

fait à l aide de deux echelles et un petit echaffaudage...





















Apres une deuxieme couche de lasure...














Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
18 octobre 2008 6 18 /10 /octobre /2008 22:02

Couche d'accroche d'enduits terre exterieurs


We du 18 et 19 Octobre 2008





L'hiver approche et il devient urgent de poser une couche d'accroche sur les bottes de paille avant que les températures ne soient trop basses, ce qui compromettrait le séchage ...




Les parties les plus exposées sont au nord, ainsi que l'est ou les debords de toiture font 50 cm.


























La terre est tamisée au moyen d'un grillage, afin de faciliter la mise en oeuvre
 du melange "terre-sable", malaxé à la bétonniere...
L'enduit peut  etre jetté à la main ou à la truelle












Le mortier de terre- sable penetre entre les fibres en effectuant
à la main un geste de massage  ...


























Les essais, en bas à droite sur la photo,
sont déja presque tous secs en 5 jours
Le mortier malaxé à la betonniere est vidé
et déplacé dans des brouettes,
c'est un melange assez lourd..






























Encore 42 m2 de murs à enduire coté Nord..
avant les 3 couches suivantes (accroche x1, corps x2, finition x1 couche)















































































We du 25 et 26 Octobre 2008









































Preparation du support en rebouchant les trous entre bottes...

















































































































Semaine du 3 au 7 novembre 2008



L'association " REGAR" (d'Auch) vient me preter main forte pour 4 jours d'enduits

Si vous avez des travaux (enduits terre, petits travaux de maconnerie, jardinnage...) à effectuer pres d'Auch,

Vous pouvez les contacter:

 11, rue Abel Gardey        Tél. : 05 62 63 38 22    Fax : 05 62 63 24 52     siege.social@regar.org

32000 AUCH

Leur site: http://www.regar.org/index.php3?milieu=tarifs.php3&choix=1&crypt=&idcrit=1636&1


























A 6 personnes sur le chantier, le tamisage de la terre et le remplissage des betonieres,
 c'est presque un travail à temps plein...


































Afin de dresser le mur bien droit, un guide est fait à l'aide de cordeaux...








Deuxieme couche   appliquée sur le mur Est....

(40% argile,  40% paille "humidifiée préalablement, 20 %  sable)




















































































We du 15 et 16 novembre 2008












































La derniere colonne est montée...




We du 21 et 22 Novembre 2008
























Les finitions: les bottes sous les fermettes et sur les volets roulants sont mises en place et la plupart des trous bouchés...















































22 JANVIER 2009




















































Mur Sud à l'étage, sec en 3 jours suite a la tempete du we...

























































































31 JANVIER - 1 FEVRIER  2009































































La couche d'accroche est terminée à l'exterieur !!!

Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
22 septembre 2008 1 22 /09 /septembre /2008 11:51

Les murs en paille de l'étage







We du 20 et 21 Septembre 2008




























Montage de bottes découpées autours d'une fenetre










































 We du 27 et 28 Septembre 2008







Préparation d'un angle de mur, a l aide d'une planche, fixée aux fermettes du toit...

Aprés quelques bottes coupées, il est temps d'évacuer la paille en vrac ...

En effet, les volumes sont rapidement importants
(accompagné de perte d outils, de risques de glissage,
de risques accrus d incendie..)
















Semaine  du 02 au 12 Septembre 2008


Préparation d'une botte d'angle de mur,
une partie de la botte va etre découpée à la tronconneuse





La botte est reficelée à la longueur voulue puis est coupée...

Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
18 septembre 2008 4 18 /09 /septembre /2008 15:45

L' ossature des menuiseries à l'étage





















Début de la pose de l'ossature d'une fenetre, une planche de 4x22cm est fixée par des equerres...












                             Ensuite une planche de 10x22cm pour soutenir le volet roulant et fixer la fenetre...
   Il ne manque que les appuis pour les installer...








































                                                                                                        La fenetre   installée ainsi que le volet roulant

















                                                                    Vue coté Sud Est du 1er étage



































L'ossature de la porte fenetre coté ouest









                             Vue Nord Ouest






En dernier,  l'ossature de 3 baies vitrées




Des encoches (à la dimension des extremités du caisson de volet roulant à masquer )
sont découpées à la tronconneuse dans des  poutres en pin douglas de 27x20 cm
puis fixées aux fermettes
Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
31 août 2008 7 31 /08 /août /2008 08:48

Dernieres bottes de paille au Rdc


De nombreuses découpes


autours des menuiseries et entre les


solives du plafond  ont été réalisées


à l'aide d'une tronconneuse éléctrique














Découpe de botte en vidéo...






Dés que le rdc est terminé on passe à la pose

des chassis des fenetres et des bottes de paille au premier étage





Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
21 août 2008 4 21 /08 /août /2008 00:03

Eaux de pluie et eaux usées



  Aout 2008



 Pose et raccordement des reseaux d'évacuation


Bac a graisses 300l
  rempli d'eau
 avant d'etre remblayé
  Puis  à la sortie du bac à graisses

  Installation de la fosse toutes eaux
 en béton 4000l







     Déchargement des 3 cuves
qui serviront à
la récupération des eaux de pluie




























     Les Cuves :     marque "la nive" de 5000l       2.4 Tonnes à l'unité,





Elles sont équipées d'une filtration

et seront raccordées entres elles (par un carrotage de chaque cuve)

 à l'aide d'un raccord souple






                                                              Emplacement  nécessaire pour une cuve de 5000l







































                                        Raccordement des cuves en serie



















Collier de serrage pour les
tuyaux de raccordements enterrés,
 concu pour absorber
 les mouvements du terrain .











Les deux cuves exterieures
 vont recevoir  les eaux de pluie de la toiture...

 La cuve centrale servira au pompage de l'eau...






Fin  aout 2008




























Les cuves sont rehaussée de 80/90 cm

avec une barre d'écopal découpée à la meuleuse...





afin de conserver un accés àu systeme
 de filtration des cuves et pouvoir nettoyer l'interieur...

Pas de couvercle disponible en diametre 66 cm...
il faut les fabriquer avec du mortier
dont la resistance est augmentée
par l'ajout de fibres à mélanger au gachage

....

Création d'un regard déstiné à collecter les eaux de pluie
 avant l'entrée de la cuve de récupération....






L'assainissement individuel se termine
 avec la création du filtre à sable de 30m2...

Pose d'une membrane étanche
ou sont disposés
les drains du bas (sortie du filtre)


















                                                                           Les drains du haut sont prets à etre disposés                                                         ... aprés passage du controlleur du service des eaux..
La pente naturelle amene ensuite au pied du terrain les eaux "dépolluées"

Partager cet article
Repost0
Published by seb - dans Suivi de travaux de construction
commenter cet article …
