Eaux de pluie et eaux usées

21.08.2008

Aout 2008

Pose et raccordement des reseaux d'évacuation

Bac a graisses 300l
rempli d'eau
avant d'etre remblayé

Puis à la sortie du bac à graisses

Installation de la fosse toutes eaux
en béton 4000l

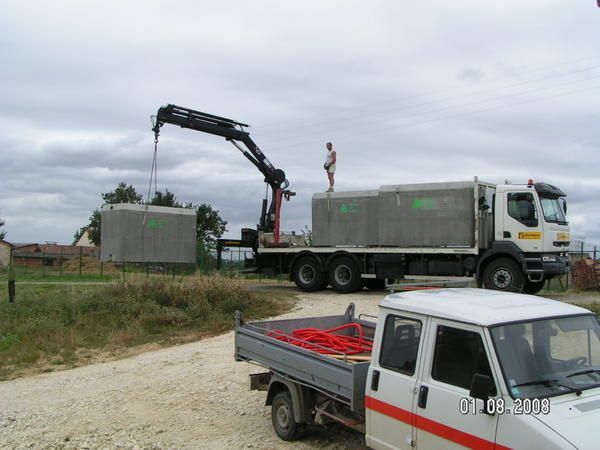

Déchargement des 3 cuves
qui serviront à
la récupération des eaux de pluie

Les Cuves : marque "la nive" de 5000l 2.4 Tonnes à l'unité,

Elles sont équipées d'une filtration

et seront raccordées entres elles (par un carrotage de chaque cuve)

à l'aide d'un raccord souple

Emplacement nécessaire pour une cuve de 5000l

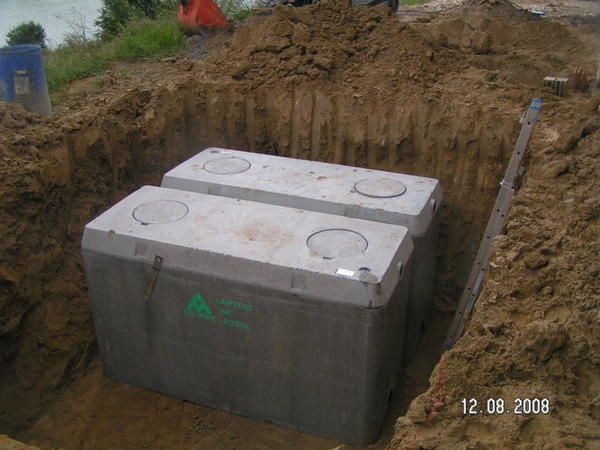

Raccordement des cuves en serie

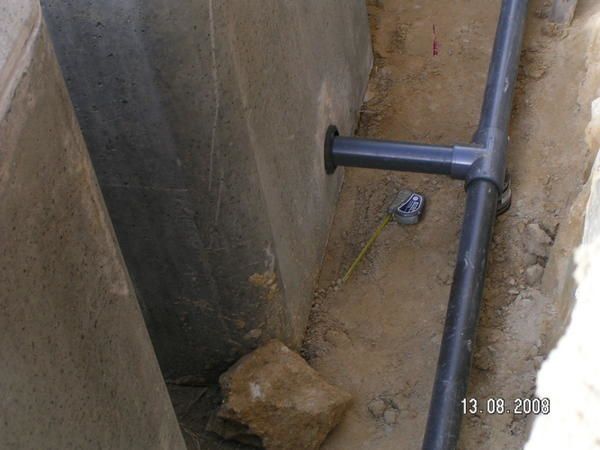

Collier de serrage pour les
tuyaux de raccordements enterrés,
concu pour absorber
les mouvements du terrain .

Les deux cuves exterieures
vont recevoir les eaux de pluie de la toiture...

La cuve centrale servira au pompage de l'eau...

Fin aout 2008

Les cuves sont rehaussée de 80/90 cm

avec une barre d'écopal découpée à la meuleuse...

afin de conserver un accés àu systeme
de filtration des cuves et pouvoir nettoyer l'interieur...

Pas de couvercle disponible en diametre 66 cm...
il faut les fabriquer avec du mortier
dont la resistance est augmentée
par l'ajout de fibres à mélanger au gachage

....

Création d'un regard déstiné à collecter les eaux de pluie
avant l'entrée de la cuve de récupération....

L'assainissement individuel se termine
avec la création du filtre à sable de 30m2...

Pose d'une membrane étanche
ou sont disposés
les drains du bas (sortie du filtre)

Les drains du haut sont prets à etre disposés ... aprés passage du controlleur du service des eaux..

La pente naturelle amene ensuite au pied du terrain les eaux "dépolluées"
