Ou est cette maison:







Catonvielle
se situe entre

Gimont et l'Isle Jourdain,



à  la limite du Gers et

de la Haute Garonne,

undefined



en région Midi-Pyrenées



France





































   ACCES aux TRAVAUX :














 Terrassements







Maconnerie


Ossature
en bois







Terrasses
de l'étage







Toiture et
Couverture




Isolation
 en bottes de paille




 Enduits exterieurs

Enduits interieurs




Lambris
( plafonds de terrasses)









































Decouvrez en pratiquant




Venez Découvrir



en participant


sur place







en ce moment...





undefined

 voir page d'acceuil !!!









undefined





Pour participer,

 le bénévole:



* s'inscrit auprés

du maître d'ouvrage:



 06 88 94 77 39
undefined


* le chantier est ouvert à tous


(dans la limite des

places disponibles)
















Hebergement



 Demander pour

des adresses


 de camping,

 de gites a louer

dans les environs...







  La gare
 la plus  proche:


l'Isle Jourdain

32600 (12 kms)










La MAISON EN PAILLE


aide au développement


du réseau européen pour les


constructions économiques


à base de matériaux


sains et dans


un esprit de


développement durable

Archives De Tous Les Articles

1 mai 2008 4 01 /05 /mai /2008 10:07


Les 8 poteaux supportant le plancher bois de la terrasse
sont en pierre reconstituée


modele "1900" de chez "Pierr' Dall",



dimensions



h251 cm, s

socles   40x40 cm,

futs intermediaires  33x33cm,


   400 kg/ pillier à assembler puis à coffrer





                 Il reste à décoffrer la ceinture du mur Nord
                      puis le plancher bois pourra etre posé...













            Percage
         pour le passage

          d'une gaine

              electrique

            pour la pose
          d'appliques
             exterieures




































  Le choix du nombre de futs intermediaires
permet d'atteindre la hauteur  de poteau souhaitée...
Repost 0
24 avril 2008 4 24 /04 /avril /2008 22:28

Jeudi 24 Avril 2008





























                                                                                           Boisseaux 40x40 cm
296 cm de hauteur depuis la fondation







                    Mur nord a mi parcours de montage
150 cm de hauteur, il faut echaffauder  ...
























Des parpaings en 27 cm de largeur, c'es plutot lourd...






29 metres de long, 3m de hauteur dont 2.2m enterrés...



Repost 0
13 avril 2008 7 13 /04 /avril /2008 20:45




Mercredi 4 et Jeudi  5 juin 2008






















Preparation avant la pose de la lisse basse en bois , avec application d'un enduit bitumé ...

























Prise de cotes pour la pose de cales pour les poutres









































Placement des equerres sur POUTRE de 12 M.











Percage pour tenon mortaise pour les poutres (20x20cm)












































Vendredi 6 juin 2008


















36 equerres par poutres a visser

























Plus que deux poutres a installer ...






Vue en 3d de l'ossature bois du premier étage





Le plancher bois repose sur un mur de parpaings et 5 poteaux béton (coté nord),

8 poteaux en pierre reconstituée cotés sud et ouest

et 2 poteaux en bois pour le coté est, et 10 en soutient central au rdc)...



Repost 0
5 avril 2008 6 05 /04 /avril /2008 22:10




  Avril 2008































La cave est coulée, je m'attaque au crépi hydrofugé





















Le compresseur pour realiser le crepi de la cave...
avec l'indispensable betonniere

























































6 heures  de travail a deux



pour preparer le chantier



et appliquer le crepi








La création d'une cave peut nécéssiter la pose d'un drain d'évacuation

prévu des le terrassement pour évacuer les eaux de ruisselement soutteraines,

 sous peine de se voir inonder lors de fortes précipitations,

malgré la présence d'un béton hydrofuge, les parpaings finissent toujours par

laisser passer l'eau ...

Repost 0
21 mars 2008 5 21 /03 /mars /2008 09:12





   Mi mars...




Les blocs et le ciment sont livres,












il ne manque plus que ...les macons...



qui ont repris le travail avec  10 jours de retard


























Lundi 31 mars 2008

















































                                     nettoyage des fondations en debut de journée





















   la cave s est transformée
                                                   avec la pluie en piscine...





















1 er angle posé sous le soleil...





















                                     Manu prend les cotes pour le plancher...

qui sera livré le  lendemain ...


















coffrage avant de couler










                                   un  support  de  poteau...
























  vue d ensemble


avant la



pose du plancher...















le plancher isolé est constitué de
poutrelles et de polystyrene
noyées dans du beton







 pret à couler


































Le vide sanitaire une fois coulé










Repost 0
1 mars 2008 6 01 /03 /mars /2008 19:18

.




Le mur est destiné a la fois à retenir la terre (à l'arriere) et à supporter le toit du hangar, il est bati en blocs de 25 de large avec deux ceintures (h 15cm) à 1m et 2.15m...





undefined








                    Samedi 1 mars 2008



































                                  1m de blocs sont montés, prets a etre ceinturés








                        Dimanche 2 mars 2008



La premiere ceinture est finie...








             Samedi 8 et dimanche 9 mars 2008



La deuxieme partie du mur est batie, il reste 5 metres de la ceinture superieure à couler...

soit plus de 8.5 tonnes deplacés:


243 blocs x  18kgs   = 4.3 t
gravier                         =  2 t
sable                           = 1.8 t
12 sacs x 35kg
de ciment et mortier  = 0.4 t

+ les ferrailles (36ml)
et les fondations (4m3)



le resultat:
Le mur est fini...

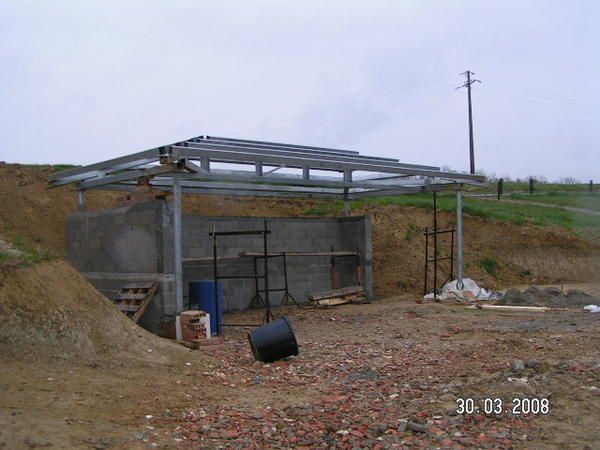

Dimanche 30 Mars 2008





9H00:  breve acalmie de la meteo,

le toit est mis en place avec la pelle mécanique...



























Le centre du  toit est accroché
 à la fleche de la pelle                                                                        le toit a tendance à se lever davantage
avec une chaine                                                                               d'un coté, plusieurs essais seront nécéssaires














                                                    Le placement exact des platines sur le mur se fait manuellement
                                                              à l'aide de cordes reliées aux extremités du toit










































A 16 heures: la pluie est de retour... interruption du chantier




























































































                                                                                                 Plot de fondation du poteau avant , coffré pour etre coulé..















Samedi 5 avril 2008


























premieres sous tuiles





























                                                            une moitie de couverture posee





Dimanche 6 Avril 2008


La seconde moitié du toit est posée







Samedi 7 juin 2008

La dalle est coulée (5heures a deux)


Reste  les gouttieres...



suite bientot...

Repost 0
23 février 2008 6 23 /02 /février /2008 22:42




23 fevrier 2008





Implantation des fondations  du vide sanitaire (146m2),

de la cave (6m2) avec un mur de refend central

et les fondations  pour les poteaux (40x40cm) du coté sud et ouest:

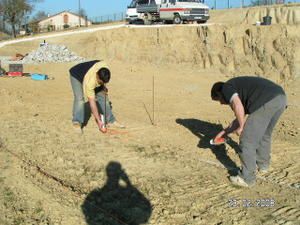

Materiel utilisé:

metre, calculette, tiges de fer pour angles, cordeau de fil, avant d'appliquer des lignes à la peinture




















Peinture en équipe:
un premier passage pour positionner des points precis,
un second pour tirer le trait







































                                                            Presque 3 heures plus tard, c'est terminé...









Lundi 25 et mardi 26  fevrier 2008





  undefined



  A coté, les fondations du hangar avancent





















                                       ferraillage...


















undefined




  Finition des  plots...










Les fondations de la maison pretes à etre coulées


































    Mercredi 27 02 2008

















Le beton arrive...30 M3 au total soit  4 CAMIONS























































PICT0037.JPG                                                                                            la cave























                                                                                                                                                                                                                         terminé en 5 heures...




                                                                                                                                     les fondations du hangar









Dimanche 16 mars








Les derniers plots de fondation pour les 5 poteaux nord sont creuses...prets à etre coulés..











































Repost 0
2 février 2008 6 02 /02 /février /2008 14:42

undefinedLe chemin d'acces






petit-tas-de-cailloux-16-t.JPGUn tas a étaler de 16 tonnes


46 Tonnes de cailloux calcaires ont été nécéssaires
pour la réalisation d'un premier acces à la maison...






et voila le résultat...
undefined





undefined







Repost 0
3 novembre 2007 6 03 /11 /novembre /2007 21:15





L
es dimensions du terrain:
perimetre total 630 m
superficie 1,7 ha


Le terrain est pentu (12%) sur toute sa largeur (80 a 100m de largeur).

















180° DEPUIS LE PLATEAU INFERIEUR








4 plateaux ont été crées:







6 x 50M (parking),
18 x 50M (maison),
10x 50m (piscine),
12 x 18M (garage et hangar)

pour une surface totale à  applanir de 1900 m2


Les travaux ont commencé par le décapage sur la surface de la maison et des futures allées de la terre végétale (30 cm environ) qui est mise de coté:


























Ensuite, la surface qui acceuillera la maison est mise à plat, la terre est en partie  emportée dans la benne du tracteur, pour la réalisation du second plateau en dessous de la maison























La terre devient trés dure par endroits apres avoir creuse un  metre environ


















...






















on ne peut plus descendre car le sol est trop dur, il faut changer de godet!!!


















Le décapage de la maison   terminé,
















Encore quelques dizaine de metres d'allées à aplanir...




L'entrée du garage indépendant en cours de réalisation...










  Le terrain en cours de terrassement vu d'en bas...
























il manque de la terre sur un coin en bas du terrain...direction le lac a 20 metres...
















sable blanc, gris ou marron retiré de la sabliere decouverte en creusant le plateau de la piscine




plateau de la piscine en cours de finition...





hangar assemblé au sol avant montage...
dim 8.3m x 4.8m soit 40m2

Repost 0
1 octobre 2007 1 01 /10 /octobre /2007 01:37

                             Mes Choix de conception

undefined



Cette construction est concue pour deux appartements, chacun sur un étage different, le niveau inférieur est prévu semi-enterré (coté nord )afin d'ameliorer l'isolation. Afin de conserver la chaleur, l ’enveloppe du bâtiment doit etre bien isolée par des bottes de paille qui permettent de réaliser une isolation  importante, pratiquement sans ponts thermiques.

 La toiture pourrait etre isolee par de la rafle de mais, legerement broyee.

L'énérgie solaire est captée par les baies vitrées des pieces de vie  situées côté sud, avec des débordements de toiture suffisament importants pour eviter les excès de chaleur l'été  et  proteger aussi les murs de la pluie.

Le coté sud ouest acceuille une grande terrasse couverte, qui pourrra etre convertie en véranda et augmenter les apports solaires l'hiver.

La facade nord comporte des ouvertures plus petites. Ces pieces servent de zone tampon pour le froid (garage, celliers, salle de bain)





undefinedCoté chauffage,



2 poeles a bois avec conduits de diffusion de chaleur sont prevus, ainsi que le placement d'un systeme de plancher chauffant. Les salles de bains seront équipées de panneaux rayonnants electriques afin d'atteindre  rapidement des températures plus élévées dans ces pieces.





undefinedLa ventilation



Vmc a double flux

Repost 0
